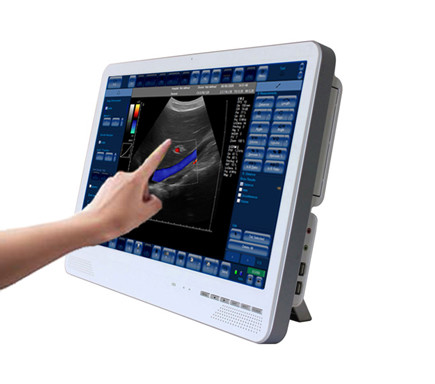

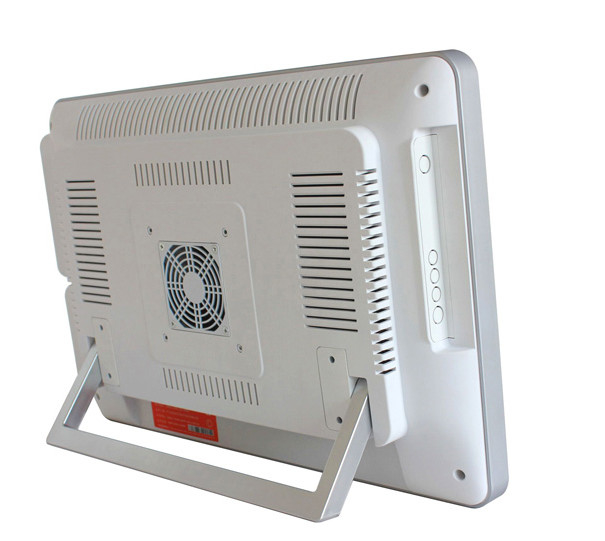

Sistema do ultrassom de Doppler da cor de SU-6C (tela táctil) com certificados do CE
Característica:
-22 tela táctil do diodo emissor de luz da cor da polegada
- Com as pontas de prova múltiplas para caber usos e orçamentos diferentes
- Modo da imagem latente: B, BB, M, CD, PWD, CWD, DirPwr, Pwr
- A imagem latente múltipla do modo de Doppler da cor da definição alta, inclui apoios a maioria de imagem latente de Doppler e imagem latente avançada que processa para o acesso cardíaco, vascular, e os diagnósticos de OB.
- Pode ser equipado além com o 3D e o processamento de imagens panorâmico para a reconstrução, o visualização, a segmentação, e a medida do volume.
- Pode instalar e correr todas as aplicações com Microsoft? Windows? incluir sistemas de gestão pacientes para a melhor continuação, assim como ferramentas da rede para alcançar dados dos PACS
- A loja de grande volume e a estreia, editam registros (imagem, comentários da voz, vídeo do cineloop) pelo hardisk, disco instantâneo de USB, DVD
- Exposição Triplex: A cor triplex Doppler/da exposição b do tempo real pulsou Doppler espectral (três TGCs podem ser ajustados respectivamente)
- Tecnologia de THI (imagem latente do harmônico do tecido): Suprima o ruído do salpico, ilumine a imagem e para melhorar a qualidade da imagem
- otimização da Um-chave: Uma chave para o ajuste do oito-parâmetro, otimização fácil da imagem.
- Software poderoso da medida: Pacote de software de medição clínica-orientado versátil
- Gestão da imagem: Estreia versátil do armazenamento do cineloop da grande capacidade do formato da imagem para editar
- Pode manter e atualizar pelo Internet
- O espaço que salvar pela integração do varredor do ultrassom de doppler da cor e do computador de escritório, e pode colocar em uma mesa ou ser fixado na parede.
- Pode ser controlado através de um teclado regular do PC e de um rato, ou de um teclado dedicado do ultrassom.
- Exceto o uso geral, o terno especial para o uso na sala de operação ou as ambulâncias
-2 soquetes da ponta de prova
Modos da imagem latente
· B
· B+B
· 4B
· B+M
· M
· B-boi
· Composto + trapézio
· Cor Doppler (CFM)
· Poder Doppler (PDI)
· Poder direcional Doppler (DPDI)
· Onda pulsada Doppler (PWD)
· B+PWD (duplex)
· B+CFM/PDI/DPDI+PWD (Triplex)
· Frequência de repetição de pulso alta (HPRF)
· Imagem latente do harmônico do tecido (THI)
Imagem latente do ultrassom
· tamanho da imagem do ultrassom: automaticamente ajustável para selecionar a definição
· escala cinzenta: 256
· escala de cor: 256
· movimento completo e imagem latente sem redução do ultrassom do tempo real, até 120 fps (depende da profundidade selecionada da varredura, do ângulo da varredura, do modo do foco, da linha alta ajuste da densidade, da velocidade do computador)
· gravação/jogo do cineloop: diversos quadros dos milhares (depende do tamanho da memória do computador e do modo de varredura)
· modo do zumbido: 60% a 600% em todos os modos (varredura, gelo, B, B+B, 4B, modos de Doppler, M-zumbido, cineloop e etc.)
· variável de área de vista para a taxa de quadros que maximiza: 6 etapas
· modo da unha do polegar: até 32 imagens
· Modo do “gelo”
· Do “modo auto gelo”
Método de exploração
· linear eletrônico
· corpo convexo eletrônico
· microconvex eletrônico
· profundidade de varredura: 2-30 cm
Transdutores
· convexo, micro-convexo, linear, transvaginal
o 2,0 megahertz a 12,0 megahertz
o multifrequency
· reconhecimento automático do transdutor
Cor Doppler
· Variável do PRF: 0.5-10 quilohertz
· ajustes do filtro da parede: 3 etapas (PRF de 5%, de %10%, de 15%)
· controle do ganho: DB 50
· direção do ângulo para transdutores lineares: ±10°
· filtro espacial do tempo real: 4 valores
· Paleta de CFM: 10 mapas
· Paleta de PDI: 11 mapas
· Controle da prioridade de B/Color
· controle de ponto inicial de cor
· Controle da linha de base de CFM
· Seleção da frequência de Doppler: 2 frequências/cada transdutor
· cálculo da média do quadro da cor: 8 valores
· Mapeamento de cor transparente (TCM): 10 valores
Otimização automática da imagem
· auto ajuste do único clique:
o B-imagem: ganho, alcance dinâmico, slideres de TGC
o Cor Doppler: Ganho de CFM/PDI/DPDI
o Doppler acenado pulsado: linha de base, invertida, PRF
Onda pulsada Doppler
· Variável do PRF: 1-15 quilohertz
· ajustes do filtro da parede: 16 etapas (2.5%-20% PRF)
· controle do ganho: DB 50
· direção do ângulo para transdutores lineares: ±10°
· linha de traço do tempo real com cálculo automático de parâmetros do espectro
· som estéreo: controle de volume
· Paleta do PWD: 12 mapas
· Seleção da frequência de Doppler: 2 frequências/cada transdutor
Focalização
- digital transmita a focalização
- multi modo do foco:
- focalização da transmissão/recepção
- pré-ajustes programáveis da área do foco
- modo dinâmico do foco:
- transmita o foco variável
- a dinâmica recebe o foco
Processamento
- Linha alta modo de varredura da densidade para a melhor definição
- Controle de TGC, DB dos slideres 5-10 40 (customizáveis)
- alcance dinâmico: 120 DB, 8 valores
- controle total do ganho
- M - controle de velocidade de varredura do modo
- controle de poder acústico
- cálculo da média do quadro variável
- brilho, contraste
- controle avançado da gama: 8 curvas fixas, 8 definidos pelo utilizador (costume)
- o sentido de varredura, rotação, up-down controla
- controle negativo/positivo
- interpolação bilinear
- controle do realce do eco
- função da rejeção do ruído
- redução do salpico e melhoria PureView da estrutura: 8 algoritmos
Funções
- operação do rato/trackball/teclado
- ícones anatômicos com o indicador de posição do transdutor
- e-mail direto que envia com imagem ou o acessório video através do Internet
- Impulso do arquivo de DICOM ao servidor
- imprimir na impressora de sistema
- pré-ajustes programáveis ilimitados para a imagem latente clinicamente específica
- Saída da tevê através do adaptador de exposição do computador
Formatos de arquivo
- imagem e economias/carga video
- AVI
- JPG
- BMP
- Png
- TIF
- DCM (DICOM descompactado)
- DCM (DICOM-JPEG RGB/YBR)
- DCM (vídeo de DICOM-JPEG RGB/YBR)
- TPD (dados de imagem)
- TVD (dados video)
DICOM
- SCU da verificação
- SCU de Worklist da modalidade (MWL)
- SCU executado modalidade da etapa de procedimento (MPPS)
- SCU da loja (imagens, cinematografias)
- SCU da cópia (grayscale, cor)
Personalização da relação
- o grupo de esquemas predefinidos da pele para a relação de software
- o grupo de imagens predefinidas dos botões
- Apoio multilíngue, línguas:
- Chinês
- Inglês
- Alemão
- Italiano
- Coreano
- Lituano
- Magiar
- Polonês
- Romeno
- Russo
- Espanhol
- B+M, posição da disposição de B+PW, tamanho
- tamanho da área do ultrassom
- tamanho de fonte
Medidas e cálculos gerais
- B e medidas e cálculos gerais do modo de Doppler da cor
- Distância
- Comprimento (método: 1 traço)
- Área, circunferência (métodos: 1 elipse, 1 traço, 1 distância)
- Volume (métodos: 1 distância, 2 distâncias, 3 distâncias, 1 elipse)
- Dobre (métodos: 2 distâncias, 3 distâncias)
- Estenose % (métodos: 2 distâncias, 2 elipses ou áreas do traço)
- Relação de A/B (métodos: 2 distâncias, 2 áreas da elipse ou do traço, 2 elipses ou circunferências do traço)
- Medidas e cálculos gerais do modo de M
- Distância, tempo, velocidade
- Frequência cardíaca (métodos: 1 batida, 2 batidas)
- Estenose % (método: 2 distâncias)
- Relação de A/B (métodos: 2 distâncias, 2 vezes, 2 velocidades)
- Medidas e cálculos gerais do modo do picowatt
- medidas e cálculos do picowatt do Um-ponto:
- Velocidade
- Inclinação de pressão (PÁGINA)
- medidas e cálculos do picowatt dos Dois-pontos:
- Diferença das velocidades
- Diferença dos inclinações de pressão (PÁGINA)
- Intervalo de tempo
- Aceleração
- Índice da resistividade (RI)
- Frequência cardíaca (métodos: 1 batida, 2 batidas)
- Velocidade mínima e máxima
- Inclinação de pressão (PÁGINA) mínimo e máximo
- medidas Traço-baseadas e cálculos do picowatt:
- Trace Time
- Minuto de Trace Velocity, máximo, médio
- Trace Pressure Gradient (PÁGINA) mínimo, máximo, médio
- Integral do tempo da velocidade (VTI)
- Índice de Pulsatility (PI)
- Relações de A/B de medidas do picowatt do um-ponto:
- Relação das velocidades A/B
- Relação dos inclinações de pressão (PÁGINA) A/B
- Relações de A/B de medidas do picowatt do dois-ponto:
- Relação das diferenças A/B da velocidade
- Relação das diferenças A/B do inclinação de pressão (PÁGINA)
- Relação das diferenças de tempo A/B
- Relação das acelerações A/B
- A resistividade posiciona a relação de A/B
- Relações de A/B de medidas traço-baseadas do picowatt:
- A velocidade significa a relação de A/B
- O inclinação de pressão (PÁGINA) significa a relação de A/B
- Pulsatility posiciona a relação de A/B
- Relação das integrais A/B do tempo da velocidade
Medidas e cálculos humanos da cardiologia do modo do picowatt
- Ventrículo esquerdo: LVOT Diam, LVOT VTI, LVOT Vmax, SV (volume de curso), SI (índice de volume), CO do curso (saída cardíaca), CI (índice cardíaco), dP: descolamento (pressão do delta: Tempo do delta), MPI (índice miocárdico do desempenho do ventrículo esquerdo)
- Válvula Mitral: MVA (PHT) (área usando o intervalo da pressão), MVA da válvula Mitral usando a equação da continuidade (LVOT Diam, milivolt VTI; LVOT Diam, milivolt Vmax), dP: descolamento, relação de E/A
- Válvula aórtica: AVA (área da válvula aórtica) que usa a equação da continuidade (LVOT Diam, avoirdupois VTI; LVOT Diam, avoirdupois Vmax), AVI (índice), DPI da válvula aórtica (índice Dimensionless), avoirdupois PHT do desempenho (intervalo da pressão da válvula aórtica)
- Ventrículo direito: RVOT Diam, RVOT VTI, RVOT Vmax, dP: descolamento, rv MPI (índice miocárdico), MPAP do desempenho do ventrículo direito (pressão média da artéria pulmonaa)
- Válvula Tricuspid: TVA (área da válvula Tricuspid) que usa a equação da continuidade (RVOT Diam, tevê VTI; RVOT Diam, tevê Vmax); Relação da tevê E/A, tevê PHT
- Válvula pulmonar: PVA (área pulmonar da válvula) que usa a equação da continuidade (RVOT Diam, picovolt VTI; RVOT Diam, picovolt Vmax), PVI (índice pulmonar), DPI da válvula (índice Dimensionless), picovolt PHT do desempenho (intervalo pulmonar da pressão da válvula)
- Veia pulmonaa; Veia hepática
- Derivações: Qp: Qs (relação Pulmonar-sistemática do fluxo)
Medidas e pacotes humanos dos cálculos
- Pacote geral humano dos cálculos
- Medidas: o mesmo que medidas gerais dos modos diferentes (B, M, picowatt)
- Cálculos: BSA através da altura e do peso, BSA através do peso, quadril dobra (α, β), a cobertura principal femoral (FHC)
- Cálculos do modo do picowatt: Hora, SV que usa a área do fluxo, SV que usa o diâmetro do fluxo, SI, CO, CI, cálculo da área usando a equação da continuidade (métodos: Área e VTI, área e velocidade, diâmetro e VTI, diâmetro e velocidade, relação da velocidade (S/D, D/S), dP: descolamento, volume de fluxo (métodos: Diâmetro, área), PHT, MVA
- Pacote dos cálculos humanos da obstetrícia/ginecologia (OB/GYN)
- Medidas: LMP (entrou ou do calendário), C.A., BPD, FL, HC, FTA, AAPD, ATD, TAPD, TTD, CRL, GS, HL, TL, UL, OFD, CORPO, Cereb, Clav, Rad, AFI, FHR
- Data calculada de cálculos do nascimento (EDD): EDD (LMP), EDD (GA), EDD (AUA)
- Relações: FL/C.A., FL/HC, FL/BPD, HC/C.A., CI
- Cálculos Fetal calculados do peso (EFW): EFW (C.A.), EFW (C.A., BPD), EFW (C.A., FL), EFW (C.A., HC), EFW (C.A., HC, BPD), EFW (FL), EFW (C.A., FL, HC), EFW (C.A., BPD, FL), EFW (C.A., BPD, FL, HC), EFW (BPD, FL, FTA), EFW (BPD, ATD), EFW (BPD, TTD), EFW (BPD, TAPD, TTD), EFW (BPD, FL, TAPD, TTD)
- Os valores selecionados de EFW são usados para o cálculo de EFW médio
- Cálculos da idade gestacional (GA): GA (C.A.), GA (BPD), GA (CRL), GA (FL), GA (GS), GA (HC), GA (HL), GA (OFD), GA (TL), GA (UL), GA (HC/AC), GA (FTA), GA (ATD), GA (TAPD), GA (TTD), GA (CORPO), GA (Cereb), GA (Clav)
- Avaliação Fetal do crescimento (tensão): C.A. (GA), BPD (GA), CRL (GA), FL (GA), GS (GA), HC (GA), HL (GA), OFD (GA), TL (GA), UL (GA), [FL/AC] (GA), [FL/HC] (GA), [HC/AC] (GA), EFW (GA), AAPD (GA), ATD (GA), TAPD (GA), TTD (GA), CORPO (GA), Cereb (GA), Rad (GA), Clav (GA), AFI (GA), FHR (GA)
- As tabelas selecionadas do crescimento são visualizadas como curvas de crescimento Fetal
- Software support número ilimitado de tabelas definidas pelo utilizador do crescimento
- Ginecologia humana (GYN)
- Medidas: comprimento, altura, largura do útero, cerviz, ovário, renals, folículo
- Cálculos: volumes de útero, cerviz, ovário, renals, folículo
- Medidas e cálculos abdominais humanos do exame
- Fígado: Volume (diâmetros do centímetro cúbico, do AP, do LL)
- Vesícula biliar: Volume, espessura de parede, colagogo Extrahepatic (EBD), colagogo comum (CBD), canal hepática comum (CHD)
- Pâncreas: Diâmetro principal, diâmetro do corpo, diâmetro da cauda, cabeça do canal pancreático, corpo do canal pancreático
- Baço: Volume (comprimento, largura, espessura)
- Aparelho gastrointestinal: Espessura de parede do apêndice, diâmetro do apêndice, espessura de parede das entranhas (no estômago, nas entranhas pequenas, nas grandes entranhas)
- Bexiga urinária: Volume (comprimento, altura, largura)
- Rim direito/esquerdo: Volume (comprimento, altura, largura), diâmetro da pelve
- Urologia humana
- Medidas: comprimento, altura, largura dos rins, bexiga, próstata, testículos
- Cálculos: volumes de rins, bexiga, próstata, testículos; RUV (volume residual da urina)
- Endocrinologia humana
- Medidas: comprimento, largura, espessura dos lóbulos do tiroide
- Cálculos: lóbulos do tiroide dos volumes; volume de tiroide
- Medidas e cálculos vasculares humanos do exame
- Distância e área - cálculos baseados da estenose no saido (direito) Subclavian, CCA (artéria carotídea comum), bulbo, AIC (artéria carotídea interna), CCE (artéria carotídea externo), embarcações vertebrais em lugar proximal, médios, longe do ponto de origem
- Relações de PSV/EDV (velocidade máxima do Systole/velocidade diástole do fim) para cada embarcação e lugar
- Relações das velocidades AIC PSV/CCA PSV, AIC EDV/CCA EDV, AIC PSV/CCA EDV, CCE PSV/CCA PSV, CCE EDV/CCA EDV, CCE PSV/CCA EDV no Rt. (Lt.) Prox. (Meados de., Dist.) lugar
- Cardiologia humana
- Software support as seguintes medidas do ventrículo esquerdo, válvula aórtica, deixada Atrial: IVSd (espessura, diástole Septal Interventricular), LVIDd (diâmetro interno, diástole do ventrículo esquerdo), LVPWd (espessura de parede traseiro do ventrículo esquerdo, diástole), dispositivo automático de revestimento (dimensão, diástole aórticas da raiz), IVSs (espessura, systole Septal Interventricular), LVIDs (diâmetro interno, systole do ventrículo esquerdo), LVPWs (espessura de parede traseiro do ventrículo esquerdo, systole), rapazes (dimensão, systole Atrial esquerdos).
- Cálculos: Hora (frequência cardíaca), BSA (área de superfície), volume do corpo do ventrículo esquerdo (métodos: LVAM-LVAP cubada, de Teichholz, de Gibson, de Simpson, o único plano de Simpson, o biplano de Simpson, plano da bala, do elipsoide únicos, biplano do elipsoide), SV (volume de curso), SI (índice de volume), EF (fração da ejeção), CO do curso (saída cardíaca), CI (índice cardíaco), STIVS (gordura Interventricular), FS (gordura fracionária), STPW (gordura), LVM da parede traseiro (massa cardíaca do ventrículo esquerdo), CMI (índice maciço cardíaco), relação de LA/AO
Pacotes humanos/veterinários de OB Gyn: software support número ilimitado de tabelas definidas pelo utilizador de GA, selecionou valores de GA é usado para o cálculo de GA médio (idade média do ultrassom - AUA).
Medidas humanas/veterinárias da cardiologia empacotam indicam automaticamente as imagens da sugestão que mostram onde e como as medidas apropriadas devem ser executadas.
Pacotes veterinários dos cálculos
- OB canino
- Medidas: GS, CRL, HD, BD
- Cálculos da idade gestacional (GA): GA (BD), GA (CRL), GA (GS), GA (HD)
- OB felino
- Medidas: HD, BD
- Cálculos da idade gestacional (GA): GA (BD), GA (HD)
- OB Ovine
- Medidas: CRL
- Cálculos da idade gestacional (GA): GA (CRL)
- OB bovino
- Medidas: BD, CRL, HD, UD
- Cálculos da idade gestacional (GA): GA (BD), GA (CRL), GA (HD), GA (UD)
Pacotes veterinários dos cálculos
- OB equino
- Medidas: DISPOSITIVO AUTOMÁTICO DE REVESTIMENTO, BPD, CRL, EOD, GS
- Cálculos da idade gestacional (GA): GA (DISPOSITIVO AUTOMÁTICO DE REVESTIMENTO), GA (BPD), GA (CRL), GA (EOD), GA (GS)
- Lama OB
- Medidas: BPD
- Cálculos da idade gestacional (GA): GA (BPD)
- Cabra OB
- Medidas: BPD
- Cálculos da idade gestacional (GA): GA (BPD) para a espécie diferente
- Cardiologia animal
- Ventrículo esquerdo, válvula aórtica, medidas Atrial esquerdas: IVSd, LVIDd, LVPWd, dispositivo automático de revestimento, IVSs, LVIDs, LVPWs, rapazes, E
- Cálculos: Hora, volume do LV (cubado, Teichholz, Gibson), SV, EF, CO, STIVS, FS, STPW, LA/AO, VCF
Configuração padrão:
- Unidade do anfitrião 1
- PCes convexos da ponta de prova 1
- Lienar ou PCes Transporte-vaginal da ponta de prova 1
- PCes do teclado de computador 1
Opcional:
Linear, Transporte-vaginal, Micro-convexo, trole, impressora
