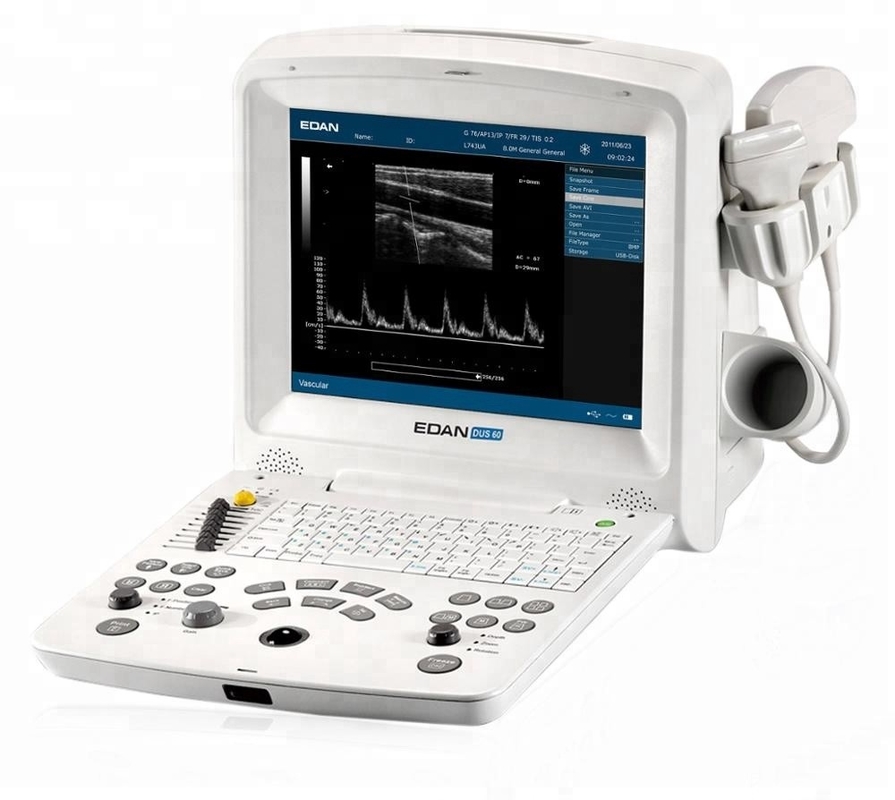

Sistema compacto novo do ultrassom de DUS 60

Sistema compacto novo do ultrassom de DUS 60

Incluir padrão da configuração:
Unidade principal
- monitor do LCD de 12,1 polegadas
- Dois conectores padrão do transdutor
- controle de 8-segment TGC
- Imagem latente posta em fase do composto do harmônico da inversão
- Multi-Feixe-formação
- Abertura sintética
- Função do IP (processamento de imagens)
- memória do laço da cinematografia 256-frame
- Capacidade de armazenamento da imagem 504MB
- Dois porta usb
- Cor pseudo-
- Pacote de software de Measurement&Calculation
- Disco instantâneo (Netac, protocolo 4G, USB2.0)

Imagem latente do harmônico da inversão de fases

Os sinais do harmônico são produzidos como ondas do ultrassom propagam através do corpo.  Porque estes sinais são produzidos no corpo, não são influenciados pelo produto manufaturado que induz a gordura perto da superfície da pele.  Consequentemente, uma imagem formada usando somente o sinal do harmônico terá menos desordem e pode ser mais diagnóstica.  Com harmônicos da inversão de fases, os pares de pulsos do ultrassom com fases opostas são transmitidos.  Quando os sinais receberam dos pulsos invertidos são adicionados junto, os componentes fundamentais são cancelados e somente o sinal do harmônico permanece.  Isto cria uma imagem que seja harmônico puro com redução no produto manufaturado da desordem que degrada a imagem.

Tecnologia da redução do salpico

A imagem latente da redução do salpico usa o processamento de imagens do tempo real para melhorar o visualização da anatomia e da patologia reduzindo o ruído do salpico.   A tecnologia imagiológica da redução de ruído do salpico de Edan usa um algoritmo de filtração anisotrópico da multi-escala avançada. Esta tecnologia imagiológica é excelente em separar as regiões do ruído da imagem diagnóstica permitindo a filtração complexa a ser executada diferentemente no ruído contra a informação anatômica verdadeira que produz assim uma imagem aumentada

tecnologia do Multi-feixe

Os sistemas do ultrassom usam os feixes que são focalizados eletronicamente para produzir a definição espacial alta.  Os sinais do transdutor são atrasados e adicionados junto no sistema para produzir um feixe focalizado do ultrassom.  Os mesmos sinais podem ser adicionados junto com atrasos diferentes para produzir feixes múltiplos.  Quando isto é feito, a definição espacial pode ser melhorada sem reduzir a taxa de quadros ou a taxa de quadros pode ser melhorada sem reduzir a definição.  Como mostrado abaixo, com beamformation duplo o mesmos recebem feixes são formados com a metade transmitem feixes, assim dobrando a taxa de quadros.
