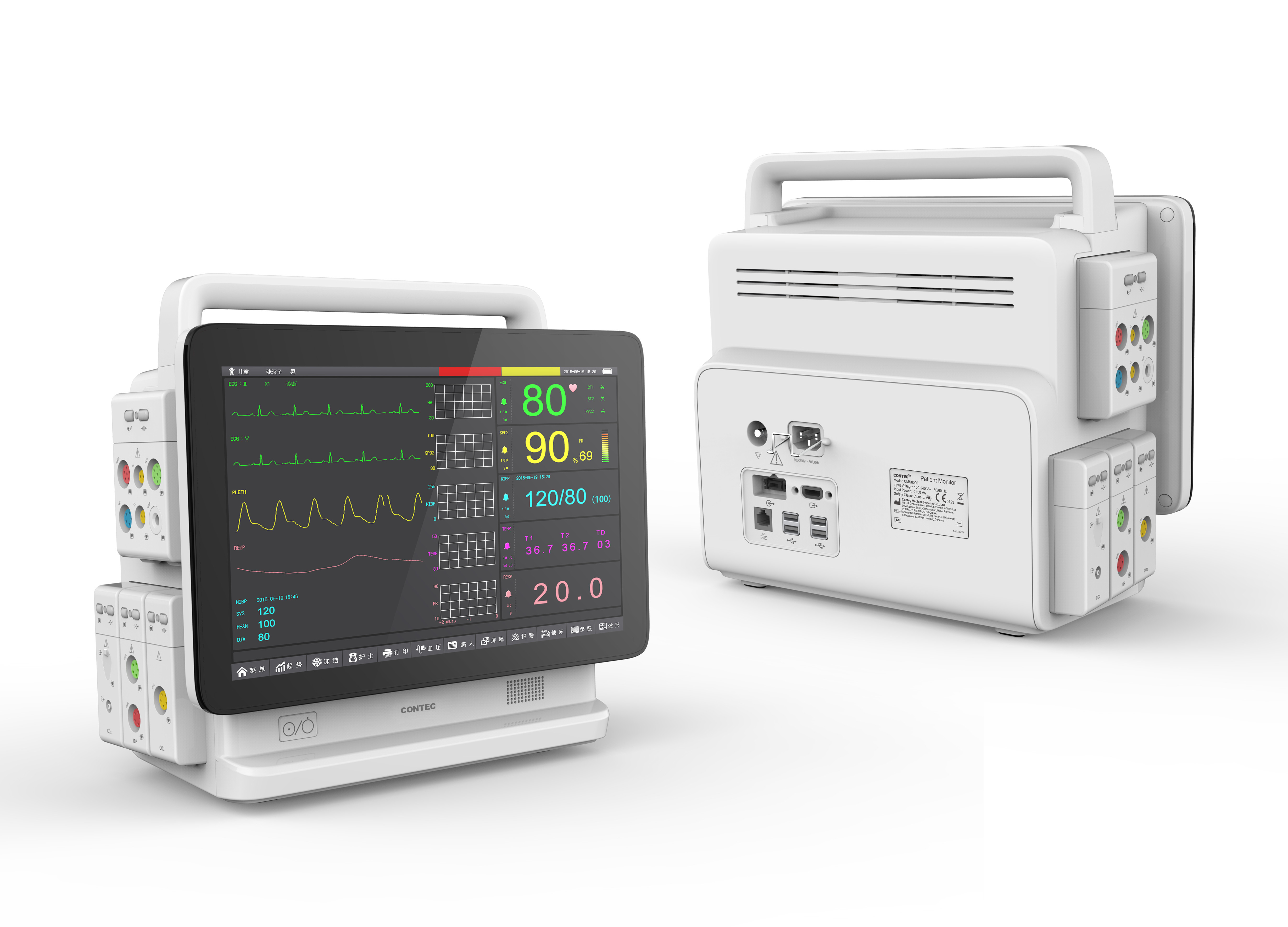

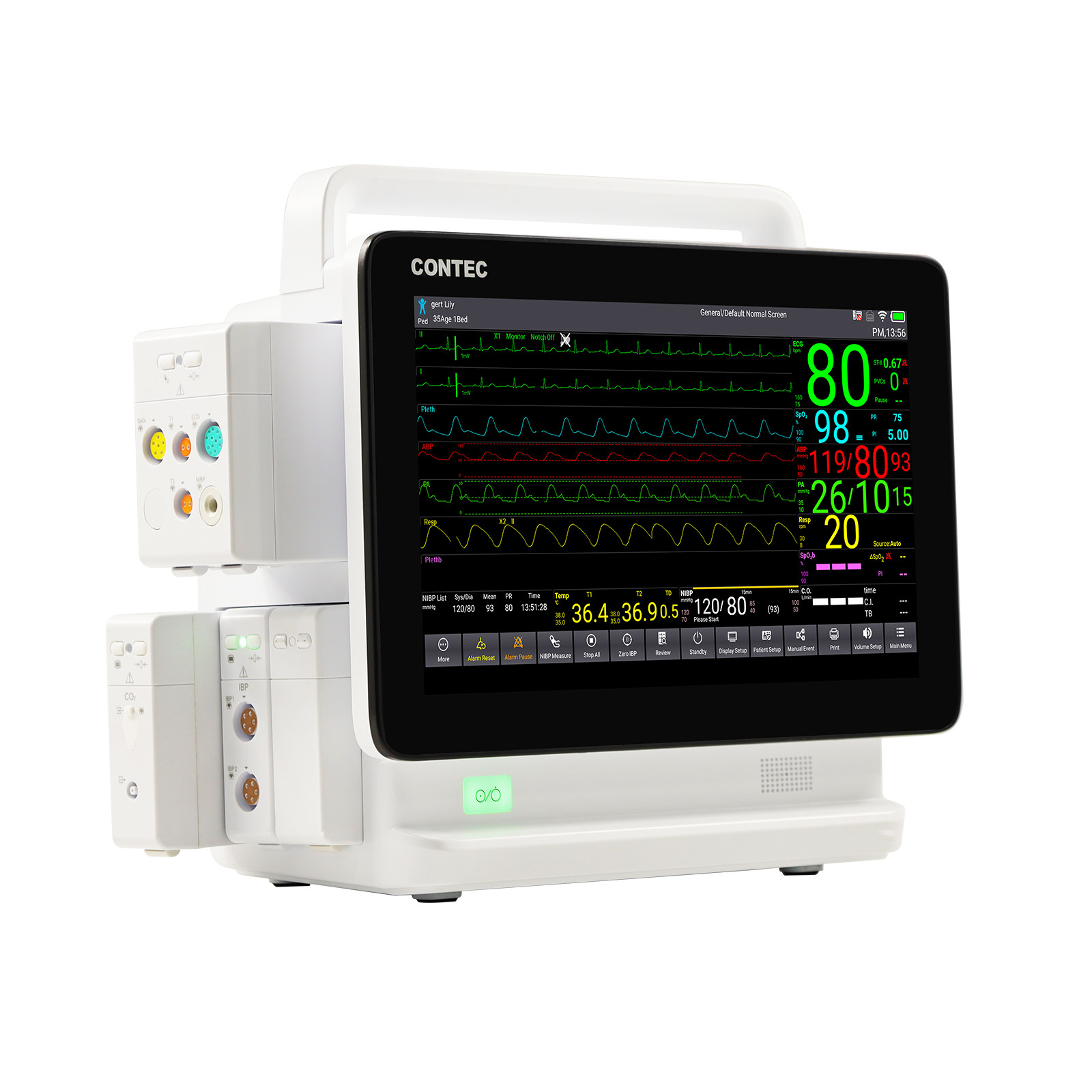

IntroduçãoO monitor é aplicável para a monitoração clínica na sala de operações, na sala de observação pós-operatório, na divisão de ICU/CCU, nas urgências, etc. de adulto, de pediatra e o neonate. Os parâmetros vitais do paciente (ECG (incluindo a medida do ST-segmento e a análise da arritmia), RESP, SpO2, PR, NIBP, temperatura, IBP e CO2, etc.) podem ser monitorados. A informação monitorada pode ser indicada, revisto, imprimido e armazenado.
Função

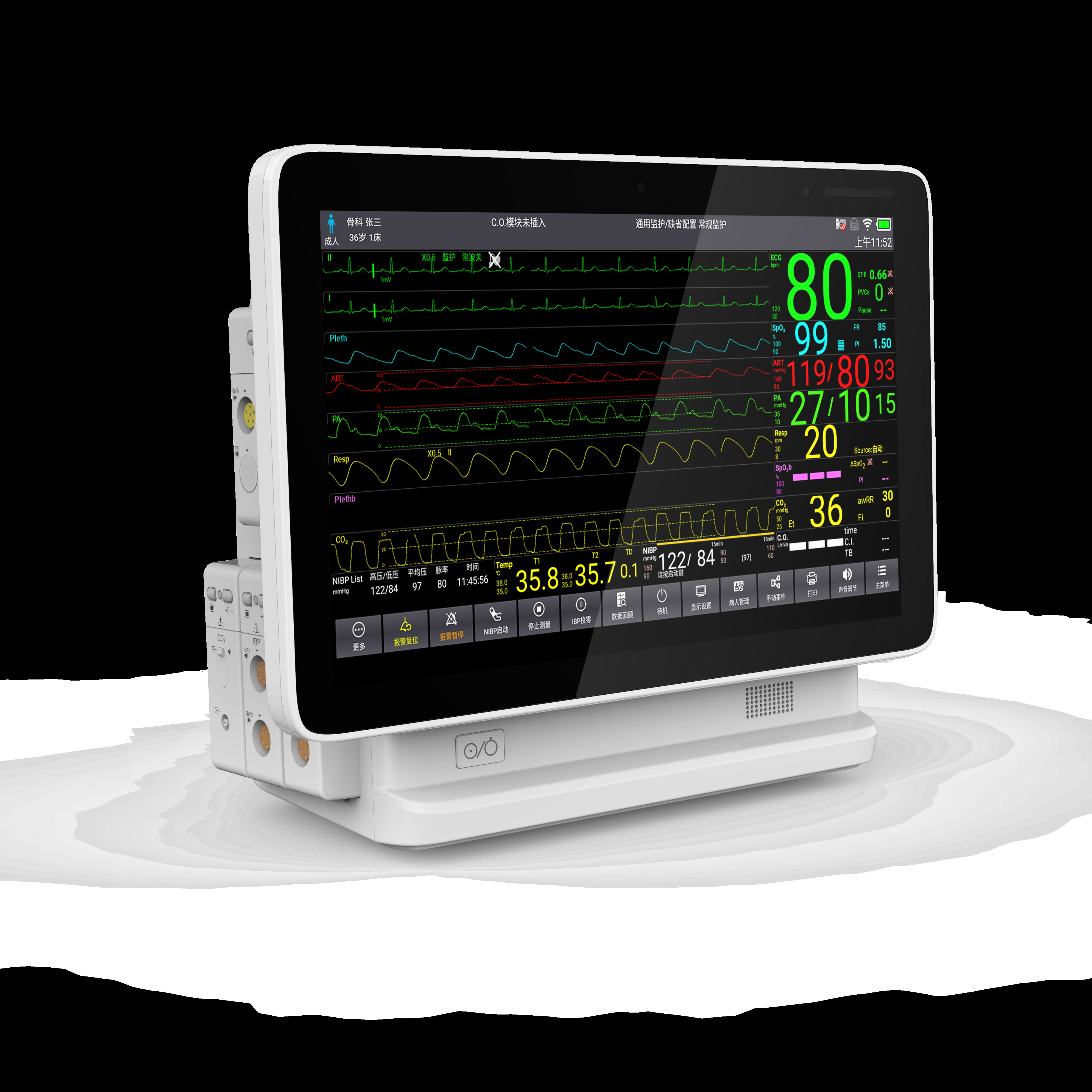

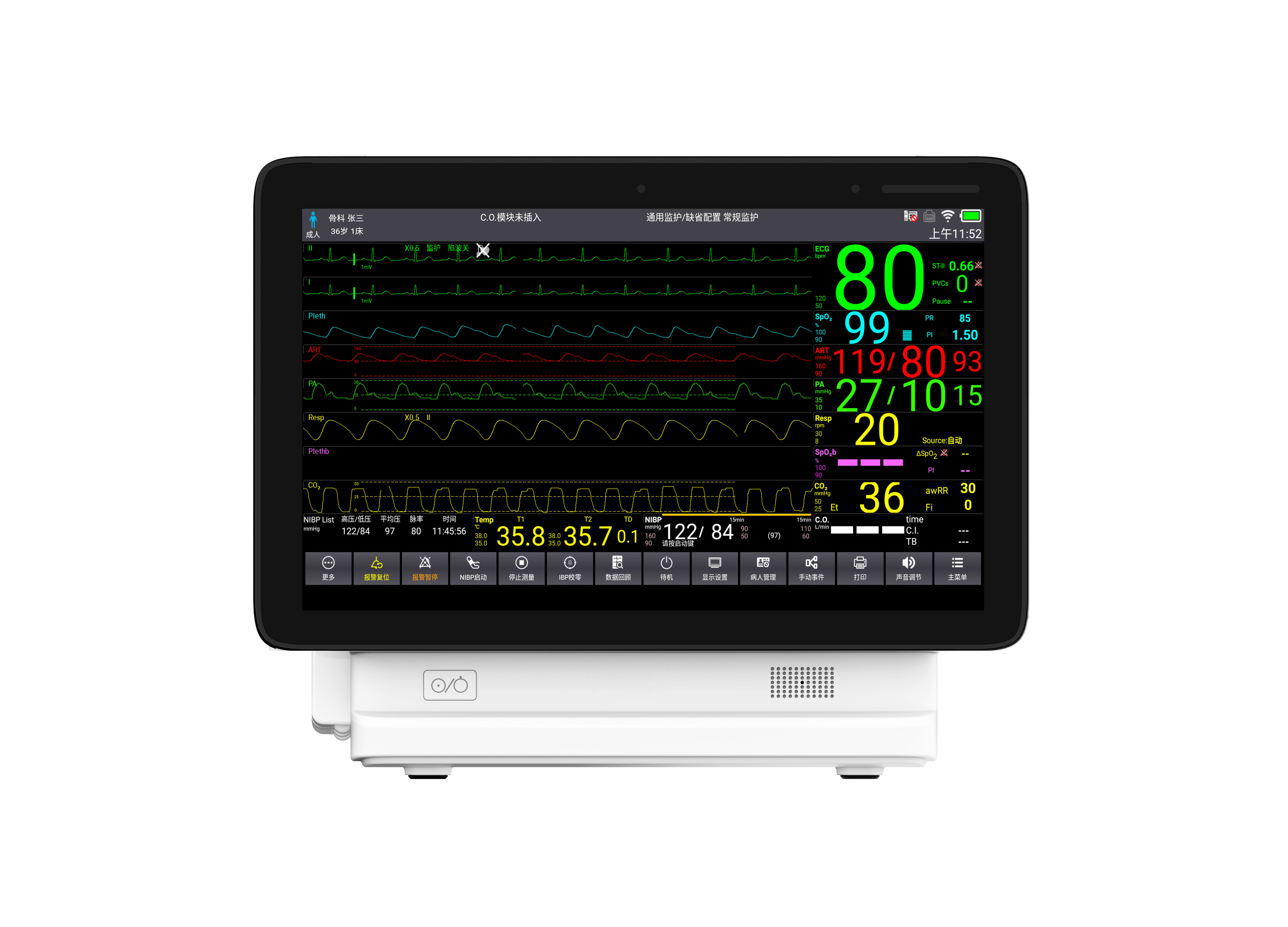

1)15,6” projetos de tela táctil a alta definição, fácil e conveniente operar-se, elegante e conciso na aparência.
2)Função fisiológico e técnica independente do alarme, conveniente para que o pessoal médico conheça rapidamente a condição do paciente.
3)Projeto “DE LIGAR/DESLIGAR” luminoso do botão, conveniente operar-se na noite.

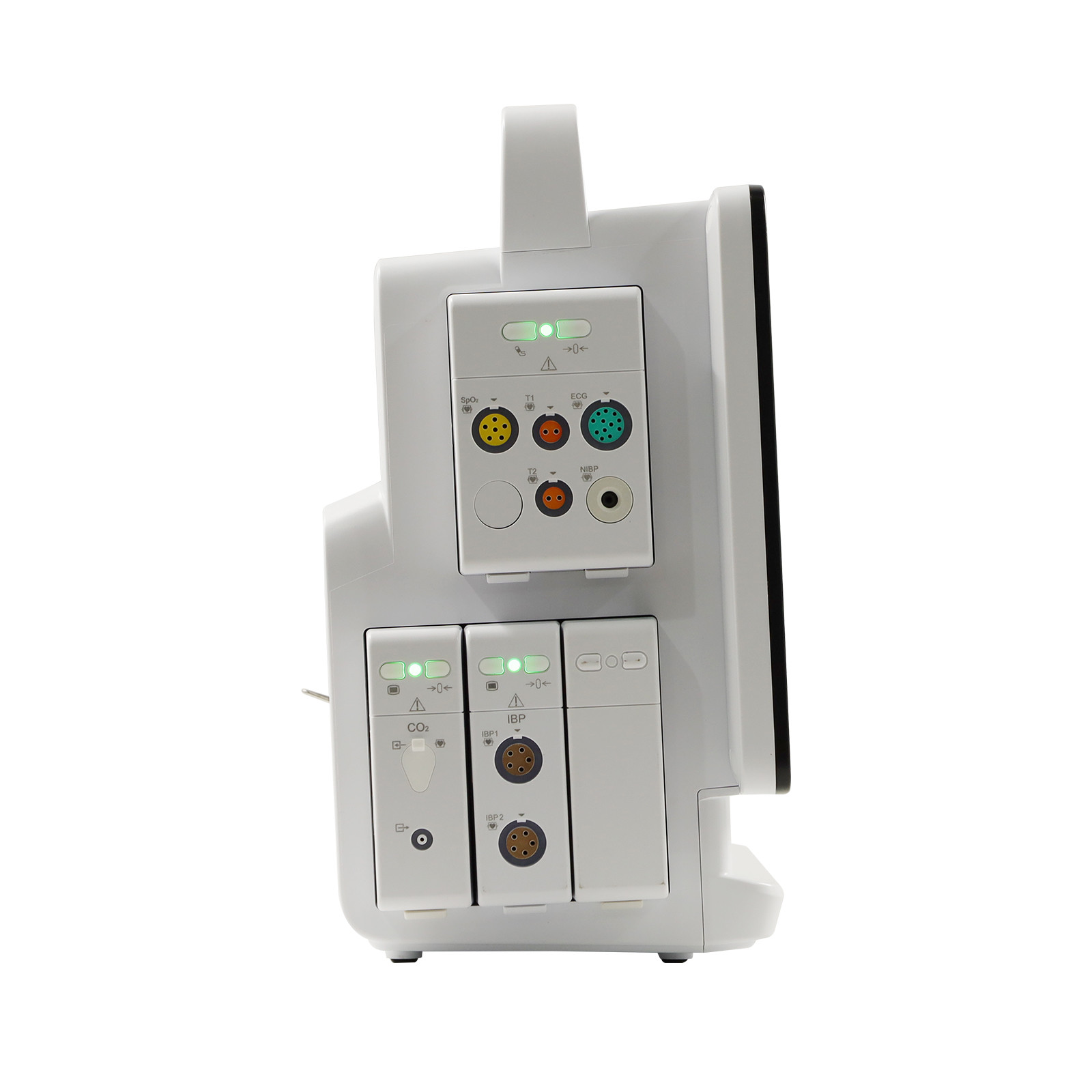

4)Projeto modular: os módulos podem ser configurados e combinado flexivelmente e convenientemente, expandido e promovido a qualquer hora, encontra-se
as exigências de monitoração de departamentos diferentes em parâmetros diferentes.
5)Módulo deobstrução dinâmico do parâmetro do apoio: nenhuma necessidade de reiniciar o dispositivo, apto para a utilização, mudança os parâmetros de monitoração em
em qualquer altura que como exigências clínicas.
6)Adote o processador de capacidade elevada, estável, seguro e rápido à informação de processo.
7)A informação paciente pode rapidamente ser incorporada, tipo paciente (adulto/neonate/pediatra) pode rapidamente ser comutada, encontra
exigências de departamentos diferentes.
8)Funções abundantes da análise: 23 arritmia, ST-segmento da completo-ligação e análise de passeio; funções múltiplas do cálculo (como
cálculo de concentração da droga, de tabela da titulação, de hemodinâmica, de ventilação, de oxigenação, de função renal, etc.).
9)Com as funções da forma de onda que congelam-se, armazenamento holográfico e revisão da forma de onda.
10)Armazenamento de dados automático em caso da falha de energia; o cartão de memória incorporado opcional, consegue o armazenamento de dados da grande-capacidade.
11)Com relação da expansão de HDMI, a tela de exposição pode ser conectada de acordo com exigências clínicas.
12)A bateria de lítio destacável da grande-capacidade incorporado, assegura a monitoração ininterrupto.
13)O projeto Fanless, não assegura nenhum consumo do ruído e da baixa potência durante o trabalho.
14)o registrador 3-channel incorporado usado para imprimir a forma de onda do tempo real é opcional.
15)Conecte ao sistema de vigilância central desenvolvido por nossa empresa por WiFi/prendeu, conveniente transmitir dados do tempo real do paciente.
16)O modo à espera, seja aplicado a ICU, evita afetar o resto do paciente, interruptor do um-botão, reduz a carga de trabalho do pessoal médico.
Desempenho
(1) ECG
Tipo da ligação:
3-lead: I, II, III
5-lead: I, II, III, aVR, aVL, aVF, V
12-lead: I, II, III, aVR, aVL, aVF, V1, V2, V3, V4, V5, V6
Ganho: 2,5 mm/mV, 5,0 mm/mV, 10 mm/mV, 20 mm/mV, 40 mm/mV
Velocidade da varredura: 12,5 mm/s, 25 mm/s, 50 mm/s
Hora
Medida e escala do alarme:
Adulto: 15 ~ bpm 300
Pediatra/neonate: 15 ~ bpm 350
Definição: 1 bpm
Precisão: bpm do ± 1% ou do ± 1, qualquer é maior
detecção do ST-segmento
Medida e escala do alarme: - 2,0 milivolt ~ + 2,0 milivolt
Precisão: - 0,8 milivolts ~ + 0,8 milivolts: ± 0,04 milivolts ou ± 10%, qualquer é maior
A outra escala: não especificado
Análise da arritmia: 23 tipos
Pacemaker: sim
(2) RESP
Modo da medida: Impedância do R-F (RA-LL)
Taxa de respiração:
Escala da medida:
Adulto: 0 RPM ~ 120 RPM
Pediatra/neonate: 0 RPM ~ 150 RPM
Definição: 1 RPM
Precisão: 7 ~ 150 RPM, ± 2 RPM ou ± 2%, qualquer é maior;
0 ~ 6 RPM, não especificads
Alarme da apneia: 10 ~ 120 s, não alarme
Velocidade da varredura: 6,25 mm/s, 12,5 mm/s, 25 mm/s, 50mm/s
(3) NIBP
Modo da medida: Oscillometry
Modo de trabalho: Manual/AUTO/Continuous
Intervalo da medida no AUTO modo: 1 minuto, 2 minutos, 2,5 minutos, 3 minutos, 5 minutos, 10 minutos, 15 minutos, 20 minutos, 30 minutos, 1 h, 1,5 h, 2 h, 3 h, 4 h, 8 h
Período da medida no modo contínuo: 5 minutos
Medida e escala do alarme: 10 ~ 270 mmHg
Definição: 1 mmHg
Precisão da pressão do punho: ± 3 mmHg
Precisão da medida:
Desvio médio máximo: ± 5 mmHg
Desvio padrão máximo: 8 mmHg
Proteção de sobrepressão:
Modo adulto: ± 297 3 mmHg
Modo pediatra: ± 240 3 mmHg
Modo Neonatal: ± 147 3 mmHg
(4) CONTEC SpO2
Escala da medida: 0% ~ 100%
definição do : 1%
precisão do : 70% ~ 100%, ± 2%;
0% ~ 69%, não especificado
PR do
Medida e escala do alarme: 25 ~ bpm 250
Precisão: bpm do ± 2 ou ± 2%, qualquer é maior
(5) Nellcor SpO2
Escala da medida: 1% ~ 100%
Precisão da medida: 70% ~ 100%: ± 2% (adulto/pediatra)
70% ~ 100%: ± 3% (neonate)
0% ~ 69%: não especificado
PR de Nellcor
Escala da medida: 20 ~ bpm 300;
Precisão da medida: 20 ~ 250 bpm, bpm ±3;
251 ~ bpm 300: não especificado;
Limite superior de alarme: limite superior - 2 ~ bpm 300;
Mais baixo limite de alarme: bpm 20 ~ mais baixo limite + bpm 2
(6) Masimo SpO2
Escala da medida: 1% ~ 100%
Precisão da medida:
70% ~ 100%: ± 2% (adulto/pediatra, sob circunstâncias de nenhum movimento), ± 3% (sob circunstâncias do movimento)
70% ~ 100%: ± 3% (neonate, sob circunstâncias de nenhum movimento)
1% ~ 69%: não especificado
PR de Masimo
Escala da medida: 25 ~ bpm 240
Precisão da medida: bpm do ± 3 (sob circunstâncias de nenhum movimento), bpm do ± 5 (sob circunstâncias do movimento)
Limite superior de alarme: limite superior - 2 ~ bpm 240
Mais baixo limite de alarme: 25bpm ~ mais baixo limite + bpm 2
(7) TEMPERATURA
canal do : de duplo canal
escala da medida do : 0 ~ ℃ 50
definição do : 0,1 ℃
precisão do : ℃ do ± 0,1
CO2 (de 8)
Modo da medida: grosso da população ou sidestream
Escala da medida do CO2: 0 ~ 150 mmHg
Definição do CO2: 0,1 mmHg: 0 ~ 69 mmHg
0,25 mmHg: 70 ~ 150 mmHg
Precisão:
0 ~ 40 mmHg: ± 2 mmHg
41 ~ 70 mmHg: ± 5%
71 ~ 100 mmHg: ± 8%
101 ~ 150 mmHg: ± 10%
Escala da medida de AwRR:
Sidestream: 2 ~ 120 RPM
Grosso da população: 2 ~ 150 RPM
Precisão de AwRR: ± 1 RPM
alarme da apneia do : sim
(9) IBP
Canal: canal 4
Etiqueta: ARTE, PA, CVP, RAP, REGAÇO, ICP, P1, P2
Medida e escala do alarme: -50 ~ 300 mmHg
Definição: 1 mmHg
Precisão: ± 2% ou 1 mmHg, qualquer é maior
fonte de alimentação (de 10): 100 ~ 240 V ~ 50/60 de hertz
classe da segurança (de 11): a classe I, tipo CF da desfibrilhação-prova aplicou a parte
(12) graus impermeáveis: IPX2
Acessórios
1)Módulo do multiparâmetro TS13
2)Cabo de ECG: 5 ligação, padrão americano, TPU
3)Ponta de prova da ponta do dedo SpO2 de Digitas da ponta de prova SpO2 (integrada) para o adulto (CMS-N-SPO2 6P, 3M, amarelos)
2)Ponta de prova da temperatura: Ponta de prova da temperatura de R25=2.252K, tipo da superfície da pele, CMS-N-TEMP 2P, PVC, L=3M
5)Punho de NIBP: Tubo da extensão de BP, L=3M
6)Punho adulto (25 ~ 35 cm)
7)EtCO2
8)IBP
